1.4.4.1平面带颈平焊碳钢法兰的结构型式见图2~13．尺寸详见GB/T 9116.1-2000，其中PN2. 5 MPa(25 bar)法兰的尺寸示例见表2~13。
  标记示例
  公称通径 100 mm、公称压力2.5 MPa(25 bar)的平面带颈平焊钢制管碳钢法兰（配用米制管）；
    法兰 DN100-PN25  FF(系列Ⅱ)GB/T 9116.1- 2000

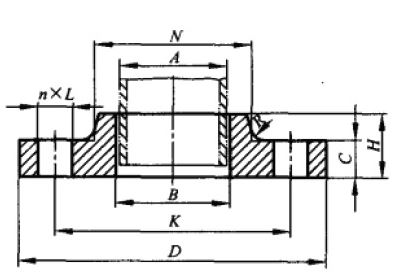

图2~13平面(FF)带颈平焊钢制管碳钢法兰

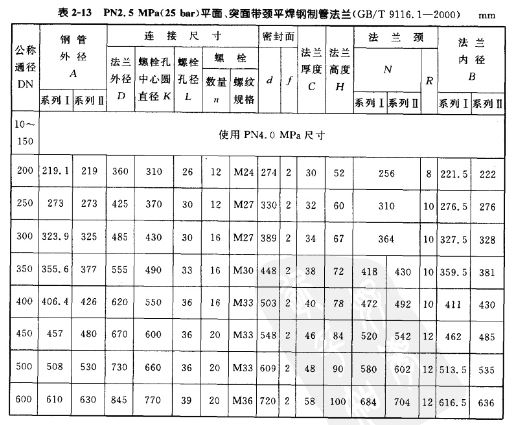

表2～13 PN2.5MPa(25 bar)平面、突面带颈平焊钢制管碳钢法兰 (GB/T 9116.1-2000)   mm

1.4.4.2突面带颈平焊碳钢法兰的结构型式见图2-4，尺寸详见GB/T 9116.1-2000，其中PN4．O MPa(40 bar)法兰的尺寸示例见表2~14。
  标记示例
  公称通径  80 mm、公称压力2.5MPa(25 bar)的突面带颈平焊钢制管碳钢法兰（配用米制管）：
    法兰  DN80-PN25 RF（系列Ⅱ）GB/T 9116.1-2000

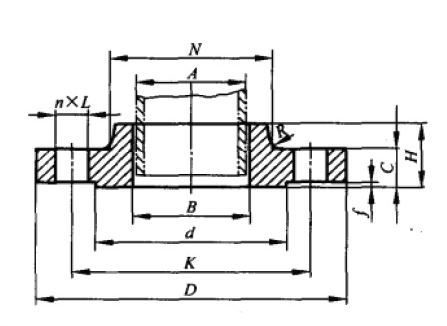

    图2 -14  突面(RF)带颈平焊钢制管碳钢法兰

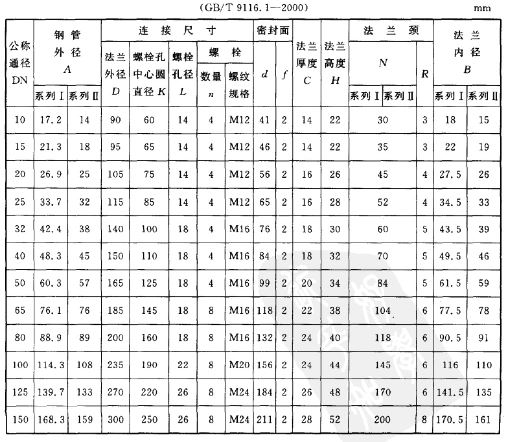

表2-14  PN4.0 MPa(40 bar)平面、突面带颈平焊钢制管法兰 (GB/T 9116.1-2000)   mm
1.4.4.3凹凸面带颈平焊碳钢法兰的结构型式见图2~15．尺寸详见GB/T 9116. 2-2000．其中PN4.0 MPa(40 bar)法兰的尺寸示例见表2-15。
1.4.4.4榫槽面带颈平焊碳钢法兰的结构型式见图2~16，尺寸详见GB/T 9116. 3-2000，其中PN4.0 MPa(40 bar)法兰的尺寸示例见表2~16。
标记示例
公称通径  80 mm，公称压力4.0 MPa(40 bar)的凸面带颈平焊钢制管法兰（配用米制管）：
    法兰  DN80-PN40  M(系列Ⅱ)  GB/T 9116. 2-2000

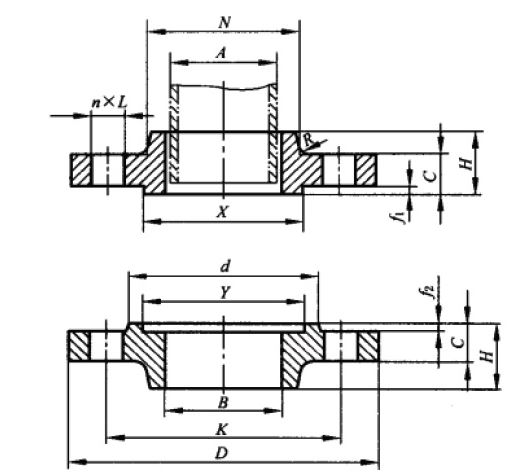

    图2~15  凹凸面(MF)带颈平焊钢制管法兰
标记示例
公称通径  80 mm、公称压力4.0 MPa(40 bar)的榫面带颈平焊钢制管碳钢法兰（配用米制管）：
    法兰  DN80-PN40  T(系列Ⅱ)GB/T 9116. 3-2000

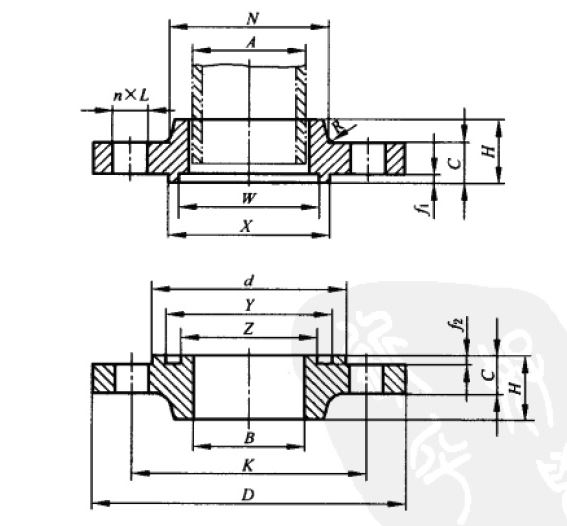

    图2-16榫槽面(TG)带颈平焊钢制管法兰

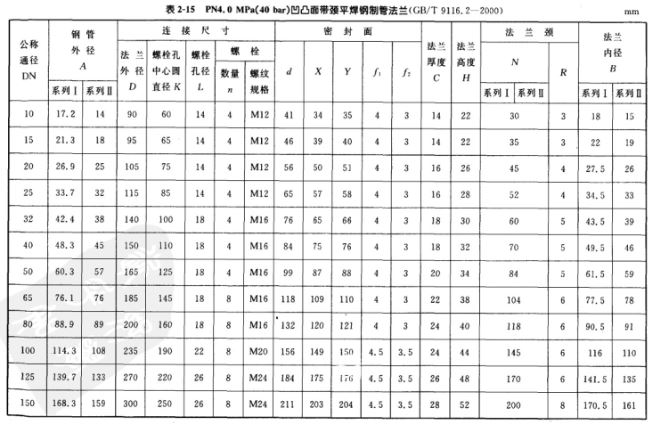

表2-15  PN4.0 MP(40 bar)凹凸面带颈平焊钢制管法兰(GB/T 9116.2-2000)

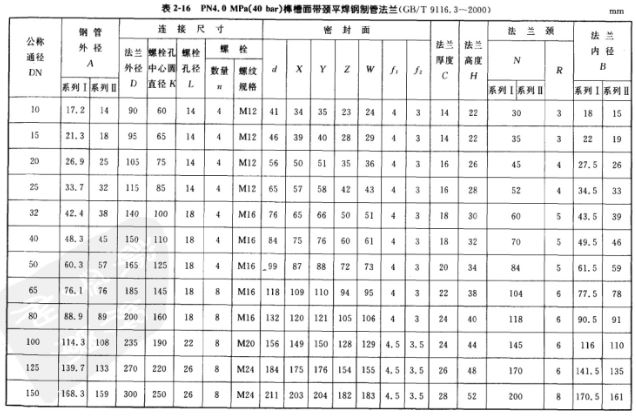

表2-16  PN4.0MPa(40 bar)榫槽面带强平焊钢制管碳钢法兰(GB/T 9116.3-2000)
